NATR10
XSP or OEM

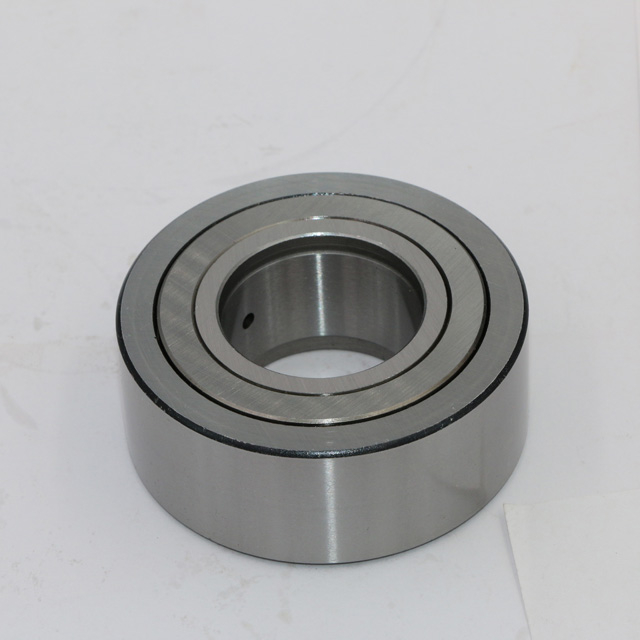

Rodamiento de rodillos sin jaula NATR10 con guía axial y jaula
El rodillo curvo XSP consta de un perno como pista de rodadura interior del juego de rodillos y un anillo exterior de paredes gruesas. El hombro del eje del perno y el anillo de retención del extremo presionado sobre el perno forman la superficie guía del anillo exterior a lo largo de las dos direcciones laterales. Cuando el eje del rodillo curvo se mueve sobre la pista de rodadura plana o la placa de leva, la tensión interna del rodillo aumenta debido a la deformación elástica del anillo exterior. Por lo tanto, la cantidad negativa aplicada en este caso se selecciona como columna de rueda de curva. El rodillo de soporte tiene un anillo exterior de paredes gruesas. Con este anillo exterior, el rodillo puede rodar directamente sobre la pista de rodadura y soportar grandes cargas. Los rodillos de soporte incluyen rodillos de presión, rodillos excéntricos y rodillos basculantes. El diámetro exterior del rodillo es cilíndrico o esférico. La posición de inclinación durante la instalación se puede compensar utilizando el anillo exterior de bola. Rodamiento de agujas con rodillo de soporte sin nervaduras XSP tipo STO, el anillo exterior de este rodamiento adopta un tipo de rodillo, estructura compacta, pared gruesa del anillo exterior, puede soportar una gran fuerza de impacto durante la rotación y tiene buena resistencia al desgaste. Dado que este tipo de rodamiento no tiene nervaduras, el aro interior, el conjunto de jaula y rodillos de agujas y el aro exterior de rodillos se pueden instalar por separado. Cuando la superficie del aro exterior del rodamiento es una superficie cilíndrica, el código del rodamiento es tipo STO···X.
diámetro exterior Diámetro externo | Modelo de rodamiento y peso aproximado. Designación y masa del rodamiento | Dimensiones generales Dimensiones límite (mm) | Clasificación de carga básica Clasificación de carga básica (N) | Limitar la velocidad Limitar la velocidad | ||||||||||
Sin precintoSin precinto | peso Masa | con precintoSellado | peso Masa | d | D | B | C | d1 | Mover Cr Dinámica | jingcor Estático | como rodillo de soporte | Lubricación con grasa Grasa | ||
Mover Cr | jingcor | |||||||||||||
milímetros | g | g | milímetros | N | rpm | |||||||||
16 | NATR 5 | 14 | NATR 5pp | 14 | 5 | 16 | 12 | 11 | 12 | 3050 | 3000 | 2050 | 2400 | 22000 |
NATV 5 | 15 | NATV 5 páginas | 15 | 5 | 16 | 12 | 11 | 12 | 4500 | 6300 | 3680 | 4300 | 8500 | |
19 | NATR 6 | 20 | NATR 6pp | 20 | 6 | 19 | 12 | 11 | 14 | 3600 | 3650 | 2450 | 2850 | 20000 |
NATV 6 | 21 | NATV 6 páginas | 21 | 6 | 19 | 12 | 11 | 14 | 5700 | 8700 | 4600 | 6750 | 7000 | |
24 | NATR 8 | 41 | NATR 8pp | 41 | 8 | 24 | 15 | 14 | 19 | 4500 | 5400 | 3900 | 4500 | 5000 |
NATV 8 | 42 | NATV 8pp | 42 | 8 | 24 | 15 | 14 | 19 | 8600 | 12000 | 6700 | 9800 | 5500 | |
30 | NATR 10 | 64 | NATR 10pp | 64 | 10 | 30 | 15 | 14 | 23 | 6100 | 7800 | 4500 | 6900 | 11000 |
NATV 10 | 65 | NATV 10 páginas | 65 | 10 | 30 | 15 | 14 | 23 | 10900 | 17000 | 7600 | 11800 | 4500 | |
32 | NATR 12 | 71 | NATR 12pp | 71 | 12 | 32 | 15 | 14 | 25 | 6600 | 9800 | 4660 | 7000 | 9000 |
NATV 12 | 72 | NATV 12pp | 72 | 12 | 32 | 15 | 14 | 25 | 11800 | 19000 | 7800 | 13000 | 3900 | |
35 | NATR 15 | 103 | NATR 15pp | 103 | 15 | 35 | 19 | 18 | 27 | 10500 | 17500 | 7800 | 11500 | 7000 |
NATV 15 | 105 | NATV 15pp | 105 | 15 | 35 | 19 | 18 | 27 | 16000 | 32500 | 10200 | 20500 | 3400 | |
40 | NATR 17 | 144 | NATR 17pp | 144 | 17 | 40 | 21 | 20 | 32 | 11800 | 19400 | 9500 | 13500 | 6000 |
NATV 17 | 152 | NATV 17pp | 152 | 17 | 40 | 21 | 20 | 32 | 19600 | 37000 | 1200 | 23000 | 2900 | |
47 | NATR 20 | 246 | NATR 20pp | 246 | 20 | 47 | 25 | 24 | 37 | 17500 | 29800 | 13500 | 22500 | 4900 |
NATV 20 | 254 | NATV 20pp | 254 | 20 | 47 | 25 | 24 | 37 | 25800 | 57000 | 19000 | 39500 | 2600 | |
52 | NATR 25 | 275 | NATR 25pp | 275 | 25 | 52 | 25 | 24 | 42 | 19500 | 36500 | 13400 | 23500 | 3600 |
NATV 25 | 285 | NATV 25 páginas | 285 | 25 | 52 | 25 | 24 | 42 | 29000 | 69600 | 19800 | 40900 | 2100 | |
62 | NATR 30 | 470 | NATR 30pp | 470 | 30 | 62 | 29 | 28 | 51 | 31000 | 57500 | 20900 | 35500 | 2600 |
NATV 30 | 481 | NATV 30pp | 481 | 30 | 62 | 29 | 28 | 51 | 45500 | 104000 | 27800 | 60900 | 1700 | |
72 | NATR 35 | 635 | NATR 35pp | 635 | 35 | 72 | 29 | 28 | 58 | 34500 | 67500 | 22500 | 41000 | 2000 |
NATV 35 | 647 | NATV 35pp | 647 | 35 | 72 | 29 | 28 | 58 | 50800 | 109500 | 30900 | 70800 | 1400 | |
80 | NATR 40 | 805 | NATR 40pp | 805 | 40 | 80 | 32 | 30 | 66 | 47000 | 91500 | 30900 | 56500 | 1700 |
NATV 40 | 890 | NATV 40pp | 890 | 40 | 80 | 32 | 30 | 66 | 64000 | 139000 | 39800 | 87800 | 1300 | |
85 | NATR 45 | 910 | NATR 45pp | 910 | 45 | 85 | 32 | 30 | 72 | 49100 | 98000 | 30600 | 56900 | 1500 |
90 | NATR 50 | 960 | NATR 50pp | 960 | 50 | 90 | 32 | 30 | 76 | 50500 | 10000 | 30600 | 57500 | 1300 |
NATV 50 | 990 | NATV 50pp | 990 | 50 | 90 | 32 | 30 | 76 | 69500 | 187000 | 38700 | 90900 | 1000 | |
