AXK1024
XSP or OEM

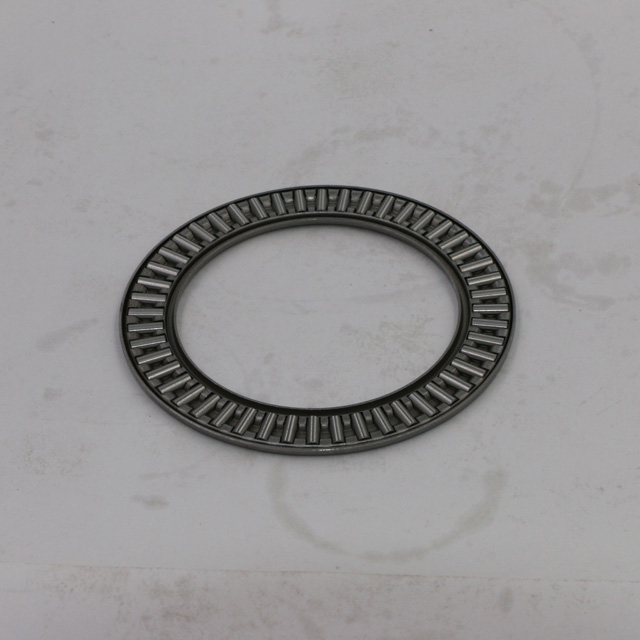

Rodamiento de agujas de empuje AXK1024
El conjunto de jaula y rodillos de agujas de empuje XSP o subcojinete cilíndrico de empuje es un conjunto de arandelas de pista equipadas con jaulas de rodillos de agujas (rodillos) con jaulas para guiar y sujetar de manera confiable una gran cantidad de elementos rodantes, con solo espacios extremadamente pequeños entre los elementos rodantes en el mismo conjunto. Los rodamientos axiales de agujas o los rodamientos cilíndricos axiales solo pueden soportar cargas axiales en una dirección y pueden usarse como configuraciones de rodamientos con buen rendimiento y espacio axial mínimo. Si la superficie de los componentes adyacentes se puede utilizar como pista de rodadura para el conjunto de empuje de jaula y rodillos de agujas, la disposición de rodamientos puede ser extremadamente compacta. Si esta solución no se puede implementar, si hay suficiente espacio de soporte, se puede obtener una altura de sección transversal axial pequeña utilizando combinaciones de juntas de la serie AS. La combinación con juntas más gruesas de las series AS, LS, GA, WS y ZS también es muy eficaz en diferentes ocasiones. Las prácticas juntas de las series AS, LS, GA, WS, ZS deben pedirse por separado.
Diámetro del eje Diámetro del eje | Modelo de rodamiento Designación de rodamientos | peso Masa Aproximadamente Aprox. | Dimensiones generales Dimensiones límite | Clasificación de carga básica Clasificación de carga básica (N | Limitar la velocidadLimitar la velocidad | |||||
Actual | fabricantes extranjeros | DC1 | corriente continua | DW | Mover Cr Dinámica | Cor estático | Lubricación con grasa Grasa | |||
milímetros | INA | Torrington | g | milímetros | N | rpm | ||||
Serie AXK (métrico) | ||||||||||
4 | - | AXK 0414TN | - | 0.7 | 4 | 14 | 2 | 4380 | 7500 | 18000 |
5 | - | AXK 0515TN | - | 0.8 | 5 | 15 | 2 | 4680 | 9100 | 17000 |
6 | 889016 | AXK 0619TN | FNT-619 | 1 | 6 | 19 | 2 | 6740 | 15400 | 16000 |
8 | 889018 | AXK 0821TN | FNT-821 | 2 | 8 | 21 | 2 | 7750 | 12000 | 15000 |
10 | 889100 | AXK 1024 | FNT-1024 | 3 | 10 | 24 | 2 | 9150 | 24500 | 14000 |
12 | 889101 | AXK 1226 | FNT-1226 | 3 | 12 | 26 | 2 | 9660 | 28600 | 13000 |
15 | 889102 | AXK 1528 | FNT-1528 | 4 | 15 | 28 | 2 | 11200 | 35500 | 11000 |
17 | 889103 | AXK 1730 | FNT-1730 | 4 | 17 | 30 | 2 | 11800 | 38600 | 10000 |
20 | 889104 | AXK2035 | FNTA-2035 | 5 | 20 | 35 | 2 | 12900 | 45600 | 8500 |
25 | 889105 | AXK 2512 | FNT-2542 | 7 | 25 | 42 | 2 | 13800 | 578100 | 7000 |
30 | 889106 | AXK 3047 | FNTA-3047 | 8 | 30 | 47 | 2 | 15600 | 69500 | 6000 |
35 | 889107 | AXK 3552 | FNT-3552 | 10 | 35 | 52 | 2 | 16900 | 80100 | 5500 |
40 | 889108 | AXK 4080 | FNT-4060 | 16 | 40 | 60 | 3 | 27500 | 113600 | 4700 |
45 | 889109 | AXK 4565 | FNT-34565 | 18 | 45 | 65 | 3 | 29050 | 127600 | 4300 |
50 | 889110 | AXK 5070 | FNT-5070 | 20 | 50 | 70 | 3 | 31500 | 138000 | 3900 |
55 | 889111 | AXK 5578 | FNT-5578 | 28 | 55 | 78 | 3 | 37400 | 185000 | 3500 |
60 | 889112 | AXK 6085 | FNTA-6085 | 33 | 60 | 85 | 3 | 43000 | 232500 | 3200 |
65 | 889113 | AXK 6590 | FNTA-6590 | 35 | 65 | 90 | 3 | 45800 | 2546000 | 3000 |
70 | 889114 | AXK7095 | FNTA-7095 | 60 | 70 | 95 | 4 | 53600 | 254400 | 2900 |
75 | 889115 | AXK75100 | FNT-75100 | 61 | 75 | 100 | 4 | 54500 | 264600 | 2700 |
80 | 889116 | AXK 80105 | FNTA-80105 | 63 | 80 | 105 | 4 | 55600 | 278500 | 2600 |
85 | 889117 | AXK 85110 | FNTA-85110 | 67 | 85 | 110 | 4 | 57500 | 28800 | 2400 |
90 | 889118 | AXK 90120 | FNTA-90120 | 86 | 90 | 120 | 4 | 72500 | 401000 | 2300 |
100 | 889120 | AXK 100135 | FNTA-100135 | 104 | 100 | 135 | 4 | 90500 | 559500 | 2000 |
110 | 889122 | AXK 110145 | - | 122 | 110 | 145 | 4 | 96500 | 617500 | 1900 |
120 | 889124 | AXK 120155 | - | 131 | 120 | 155 | 4 | 101500 | 679600 | 1700 |
130 | 889126 | AXK 130170 | - | 205 | 130 | 170 | 5 | 132400 | 838900 | 1600 |
140 | 889128 | AXK 140180 | - | 219 | 140 | 180 | 5 | 137200 | 899600 | 1500 |
150 | 889130 | AXK 150190 | - | 232 | 150 | 190 | 5 | 142800 | 959000 | 1400 |
160 | 889132 | AXK 160200 | - | 246 | 160 | 200 | 5 | 147600 | 1015000 | 1300 |
Imperial (serie) | ||||||||||
792 | - | - | NTA-512 | 2 | 7.92 | 19.50 | 1.984 | 4600 | 4100 | 7000 |
22.22 | - | - | NTA-1423 | 5 | 22.22 | 36.50 | 1.984 | 10400 | 40800 | 10000 |
50.80 | - | - | NTA-3244 | 18 | 50.80 | 69.85 | 1.984 | 19500 | 115130 | 5600 |
