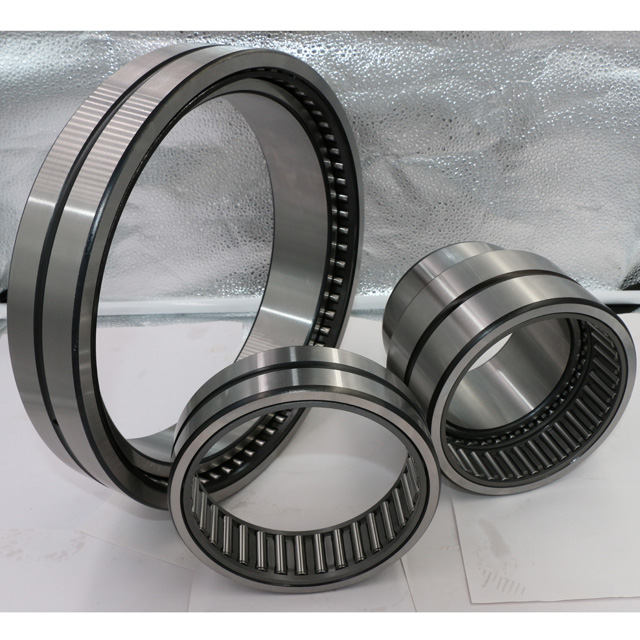

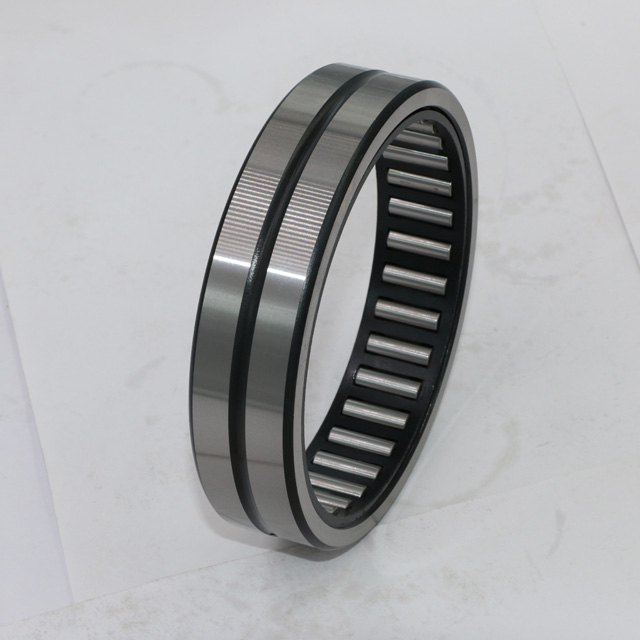

Rodamiento de agujas de anillo macizo con junta NA4900RS

Rodamiento de agujas de anillo macizo con junta NA4900RS

Los rodamientos de agujas de anillo macizo XSP tienen una estructura compacta, un tamaño radial pequeño y una gran capacidad de carga. Son adecuados para componentes con tamaño de contorno radial limitado. También son muy utilizados cuando el eje o carcasa tiene movimiento oscilante. Los rodamientos de agujas generalmente solo pueden soportar cargas radiales y no cargas axiales. Cuando hay una carga axial, se debe utilizar en combinación con otros rodamientos. No limita el desplazamiento axial del eje o carcasa. La velocidad límite de los rodamientos de agujas es baja. Cuando la velocidad del motor principal es alta, se deben utilizar, en la medida de lo posible, rodamientos de agujas con jaulas. En comparación con otros tipos de rodamientos, cuando las dimensiones radiales son las mismas, los rodamientos de agujas tienen una mayor capacidad de carga y mayor rigidez, pero el par de fricción también es mayor. Este tipo de rodamiento tiene muchas estructuras y series de tamaños, y requiere que la dureza de la superficie de rodadura, la precisión del procesamiento y la rugosidad de la superficie del muñón o casquillo sean las mismas que las del anillo del rodamiento. Los rodillos de agujas ensamblados de grado G2 tienen una variación del diámetro del lote agrupado dentro de 2 µm. A excepción de los rodamientos de agujas sin accesorios, todos utilizan jaulas de alta rigidez para guiar correctamente el eje paralelo de los rodillos de agujas. Rodamientos de agujas sin aro interior Los rodamientos de agujas tipo RNA y NK sin aro interior son adecuados para componentes con tamaño radial limitado. Como no hay anillo interior, la superficie del muñón de acoplamiento tiene una superficie de rodadura directa. Se requiere que la dureza de la superficie no sea inferior a HRC60 y el valor Ra de rugosidad de la superficie no sea superior a 0,63 µm. Este tipo de rodamiento no limita el desplazamiento axial de la carcasa y tiene una velocidad límite mayor. Rodamientos de agujas tipo NA y NKI con aro interior. Dado que el aro interior no tiene nervaduras, el aro interior, el aro exterior, el juego completo de rodillos de agujas y la jaula se pueden instalar por separado sin limitar el desplazamiento axial del eje o la carcasa. Debido a que la jaula se usa para separar los rodillos de agujas, se reduce la fricción, por lo que se puede usar en componentes con velocidades de rotación más altas.
