NKX12
XSP or OEM

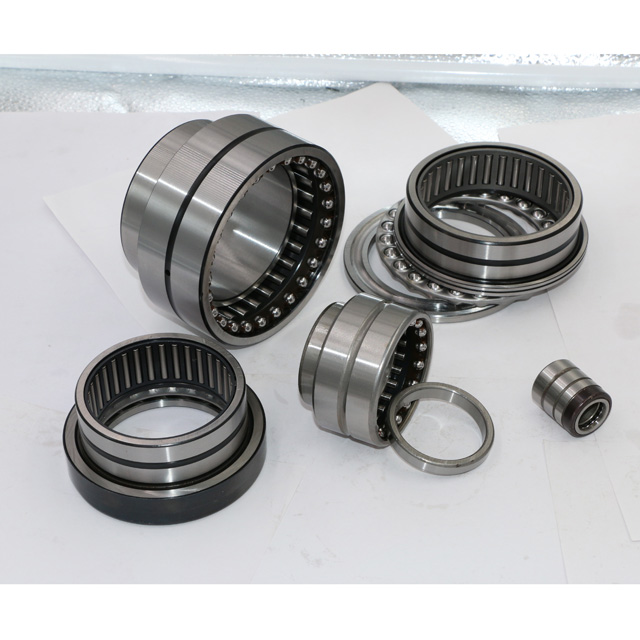

Rodamiento combinado de agujas radiales y bolas de empuje NKX12
Los conjuntos de jaula y rodillos de agujas XSP, los rodamientos de agujas y los rodamientos de agujas de copa estirada son rodamientos de extremo libre. Cuando se combina con un anillo de retención de empuje, puede actuar como un cojinete de fijación y puede soportar pequeñas cargas de fijación con una lubricación adecuada y bajas velocidades de rotación. Otros cojinetes de posicionamiento suelen ocupar más espacio. Los rodamientos de agujas combinados son rodamientos fijos o unidireccionales con la altura de sección radial más pequeña. Los rodamientos de agujas radiales se utilizan en combinación con rodamientos axiales de bolas o rodamientos de rodillos cilíndricos, rodamientos para tornillos sin fin, husillos de cabezal roscador y aplicaciones similares.
Diámetro del eje | Modelo de rodamiento Designación de rodamientos | Dimensiones generales Dimensiones límite (mm) | Clasificación de carga básica Clasificación de carga básica (N) | Limitación de velocidad (Rpm) | Dimensión de montajeDimensión de montaje | ||||||||||
Para lubricación con aceite r | PesoMasa | Con tapa de retención | PesoMasa g | F | D | C | C1 | dw | Radial | Axial | Lubricación con aceiteAceite | da | |||
Mover Cr Dyn. | Estadística de Jing Co. | Mover.Cr din | Estadística de Jing Co. r | ||||||||||||
milímetros | g | milímetros | N | rpm | milímetros | ||||||||||
10 | NKX10TN | 34 | NKX10ZTN | 36 | 10 | 19 | 23 | 9 | 10 | 5000 | 6500 | 8600 | 10800 | 12000 | 19.7 |
12 | NKX 12 | 38 | NKX 12Z | 40 | 12 | 21 | 23 | 9 | 12 | 7200 | 9060 | 9700 | 11900 | 11000 | 21.7 |
15 | NKX 15 | 44 | NKX 15Z | 47 | 15 | 24 | 23 | 9 | 15 | 9670 | 9850 | 10000 | 12300 | 9500 | 23.7 |
17 | NKX 17 | 53 | NKX 17Z | 55 | 17 | 26 | 25 | 9 | 17 | 9860 | 13800 | 10300 | 13600 | 8500 | 25.7 |
20 | NKX 20 | 83 | NKX20Z | 90 | 20 | 30 | 30 | 10 | 20 | 12000 | 20500 | 12500 | 19800 | 7500 | 30.7 |
25 | NKX 25 | 125 | NKX25Z | 132 | 25 | 37 | 30 | 11 | 25 | 14500 | 29500 | 16800 | 28000 | 6000 | 37.7 |
30 | NKX 30 | 141 | NKX 30Z | 148 | 30 | 42 | 30 | 11 | 30 | 19600 | 32500 | 19000 | 33500 | 5000 | 42.7 |
35 | NKX 35 | 163 | NKX 35Z | 168 | 35 | 47 | 30 | 12 | 35 | 20500 | 39600 | 20100 | 39000 | 4600 | 47.7 |
40 | NKX 40 | 200 | NKX40Z | 208 | 40 | 52 | 32 | 13 | 40 | 22300 | 44500 | 24500 | 50500 | 4000 | 55.7 |
45 | NKX 45 | 252 | NKX 45Z | 265 | 45 | 58 | 32 | 14 | 45 | 24500 | 50980 | 25800 | 57600 | 3600 | 60.5 |
50 | NKX 50 | 280 | NKX50Z | 300 | 50 | 62 | 35 | 14 | 50 | 34800 | 70800 | 27500 | 63200 | 3300 | 65.5 |
60 | NKX 60 | 360 | NKX60Z | 380 | 60 | 72 | 40 | 17 | 60 | 39600 | 86400 | 39800 | 94900 | 2800 | 80.5 |
70 | NKX 70 | 500 | NKX70Z | 520 | 70 | 85 | 40 | 18 | 70 | 40800 | 90800 | 40980 | 90800 | 2400 | 90.5 |
